技術參數:
| 型號 | XQ6432 | XQ6432A? | XQ6432B? | XQ6432C? |
| 工作區域 | ||||
| 工作臺尺寸(長×寬) | 1270x320mm | 1370x320mm | 1270x320mm | 1370x320mm |
| T型槽(寬度×數量×間距) | 14x3x80mm | |||
| 工作臺最大承載 | 300公斤 | |||
| 工作臺旋轉 | 可選:±45? | |||
| 臥式主軸軸線至工作臺面距離 | 65-465mm | |||
| 立式主軸端至工作臺面距離 | 250-650mm | |||
| 行程 | ||||
| 工作臺縱向行程(X) | 720mm | 820mm | 900mm | 1000mm |
| 工作臺橫向行程(Y) | 300mm
(如果有數顯表:280mm) |
380mm
(如果有數顯表:360mm) |
||
| 工作臺垂直行程(Z) | 400mm | |||
| 滑塊行程 | 460mm | |||
| 主軸 | ||||
| 臥式主軸轉速 | 12級;35-1500rpm | |||
| 主軸錐度(臥式) | 7:24,ISO40 | |||
| 電機功率(臥式) | 3千瓦 | |||
| 萬能銑頭主軸轉速 | 11級;45—1660rpm | |||
| 主軸錐度(萬能銑頭) | 7:24,ISO40 | |||
| 萬能銑頭回轉角 | ±360° | |||
| 電機功率(萬能銑頭) | 3千瓦 | |||
| 進給 | ||||
| 快速進給速度 (X/Y/Z) | 1335/1335/1000mm/分 | |||
| 進給范圍(X/Y) | 30-830mm/分 | |||
| 進給范圍(Z) | 23-625mm/分 | |||
| 其他 | ||||
| 機床外形尺寸(長×寬×高) | 1720x1680x1860mm | 1820x1680x1860mm | 1720x1680x1860mm | 1820x1680x1860mm |
| 機床重量 | 1850公斤 | 1900公斤 | 1900公斤 | 1950公斤 |
設備介紹

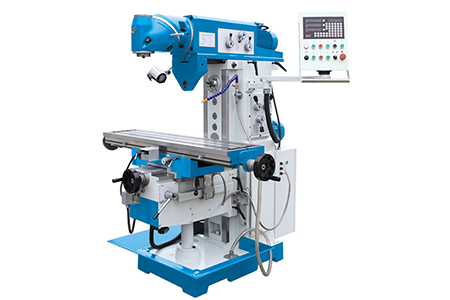

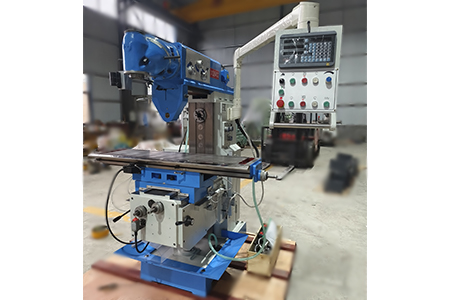

型號:XQ6432系列回轉頭銑床是ANTISHICNC公司主要外銷的成熟產品。整機結構緊湊,外形美觀大方。適用于鉆孔、擴孔、鉸孔、斜邊、攻絲、平面銑削、階梯平面、坡度、銑槽,切削銑削曲線、曲面、凸輪。具有無級調速和自動變速以低速獲得大扭矩,適用于加工較厚的切削深度和較大直徑的孔。機身和主要部件采用高強度鑄鐵,微觀結構穩定,確保機床長期使用的穩定性。
產品詳情

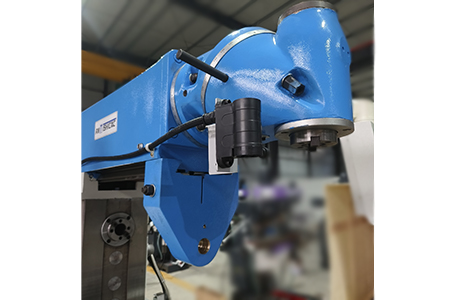

?立式頭,可360°旋轉
?立臥兩軸,操作靈活
?主軸直接由齒輪箱驅動,銑削強勁

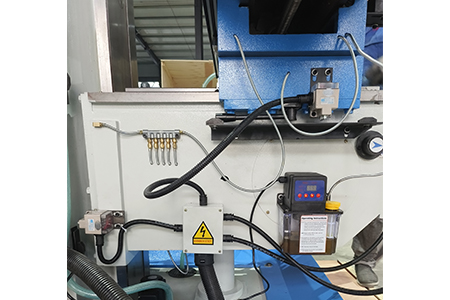

?包括冷卻系統、潤滑系統、排屑器
?工作臺進給由伺服驅動電機,精度好,噪音低,操作方便。一桿可選擇工作臺進給方向
?控制面板簡潔設計,操作方便(DRO可選)
?±45°(左右)旋轉工作臺熱銷(可選)
標準配置:
主軸孔錐度 ISO40-27
臥式心軸總成 ISO40-Ф27
8 個銑夾頭 ISO40
5英寸虎鉗
拉桿
升降曲柄
工作燈
冷卻液系統
工具和工具箱
操作手冊
可選配件:(需額外付費)
3 軸數顯系統
分度頭 160 mm(手動)
旋轉臺 250 mm
6”虎鉗
58 個夾緊套件
新設計鋁制懸臂
±45° 旋轉工作臺
主軸保護罩
工作臺保護罩
LED工作燈
自動集中油潤滑
施耐德電器元件
