技術參數:
| 型號 | X6436 | X6436C | X6436CLW | |
| 工作區域 | ||||
| 工作臺尺寸(長×寬) | 1325x360mm | 1325x360mm | 1600x360mm | |
| T型槽(寬度×數量×間距) | 18x3x80mm | |||
| 最大限度 工作臺負載 | 350公斤 | |||
| ±45°工作臺旋轉 | 選配 | |||
| 臥式主軸中心至工作臺面距離 | 0-450mm | |||
| 立式主軸端至工作臺面距離 | 175-625mm | |||
| 行程 | ||||
| 工作臺縱向行程(X) | 750mm | 1100mm | 1300mm | |
| 工作臺橫向行程(Y) | 320mm | |||
| 工作臺垂直行程(Z) | 450mm | |||
| 滑枕行程 | 550mm | |||
| 主軸 | ||||
| 主軸轉速范圍 | 12級;60-1800rpm | |||
| 主軸錐孔錐度(臥式) | 7:24,ISO50 | |||
| 主傳動電機功率(臥式) | 5.5千瓦 | |||
| 主軸轉速范圍 | 12級;60-1750rpm | |||
| 主軸錐孔錐度(萬能銑頭) | 7:24,ISO50 | |||
| 銑頭回轉角度 | ±360° | |||
| 電機功率(萬能銑頭) | 4千瓦 | |||
| 進給 | ||||
| 快速進給 (X/Y/Z) | 1200/800/600mm/分鐘 | |||
| 進給范圍 (X) | 30-750毫米/分鐘 | |||
| 進給范圍(Y) | 20-500毫米/分鐘 | |||
| 進給范圍(Z) | 15-375mm/分 | |||
| 伺服電機扭矩 | 15Nm | |||
| 其他 | ||||
| 機器尺寸(長×寬×高) | 1800x2100x2000mm | 2245x2100x2000mm | 2520x2100x2000mm | |
| 機床重量 | 2685公斤 | 2750公斤 | 2800公斤 | |
設備介紹

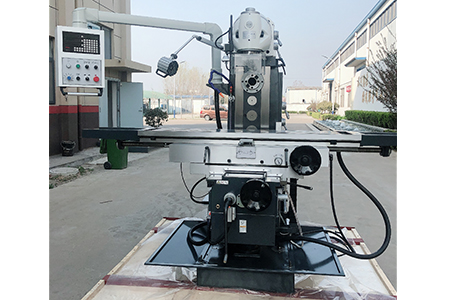

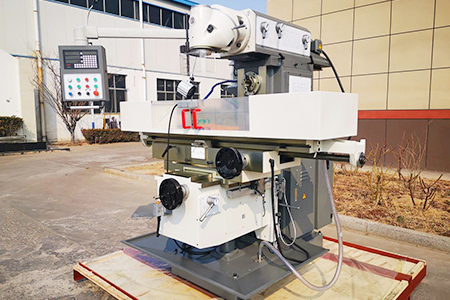

X6436系列回轉頭銑床是ANTISHICNC公司主要出口的成熟產品。整機結構緊湊,外形美觀大方。適用于鉆孔、擴孔、鉸孔、斜邊、攻絲、平面銑削、階梯平面、坡度、銑槽,切削銑削曲線、曲面、凸輪。具有無級調速和自動變速以低速獲得大扭矩,適用于加工較厚的切削深度和較大直徑的孔。機身和主要部件采用高強度鑄鐵,微觀結構穩定,確保機床長期使用的穩定性。
產品詳情
?立式頭,可360°旋轉
?立臥兩軸,操作靈活
?主軸直接由齒輪箱驅動,銑削強勁
?包括冷卻系統、潤滑系統、排屑器
?工作臺進給由伺服驅動電機,精度好,噪音低,操作方便。一桿可選擇工作臺進給方向
?控制面板簡潔設計,操作方便(DRO可選)
?±45°(左右)旋轉工作臺熱銷(可選)
標準設備:
中間套筒 ISO50/MS4
主軸孔錐度 ISO50–32
臥式刀桿總成 Ф27 & Ф32
8個銑夾頭
拉桿
起重曲柄
工作燈
冷卻系統
工具和工具箱
操作手冊
可選配件:(需額外付費)
3 軸數顯系統
分度頭 160 毫米(手動)
旋轉臺 250 毫米
6”虎鉗
58個夾緊套件
新設計鋁制懸臂
±45° 旋轉工作臺
主軸保護罩
工作臺保護罩
LED 工作燈
自動中心出油潤滑
施耐德電器元件
