金剛石砂輪組件(修整砂輪組件)
| 金剛石秒輪主軸接口 | 可根據客戶要求選配 |
| 金剛石砂輪直徑 | φ420 mm |
| 小直徑金剛石砂輪 | φ20mm |
| 金剛石秒輪最大厚度 | 20 mm |
| 修整輪孔徑 | φ31.75mm |
| 金剛石砂輪主軸轉速 | 50-1000rpm
(無級調速) |
| 金剛石砂輪主軸十字滑臺X工作行程 | 135 mm |
| 金剛石端輪軸十字滑臺X附加手動行程 | 150 mm |
| 金剛石砂輪主軸十字滑臺Y工作行程 | 135 mm |
| 金剛石砂輪主軸十字滑臺Y附加手動行程 | 150 mm |
| X、Y十字滑臺磁尺分辨率 | 0.001mm |
| 金剛石砂輪可修整圓弧半徑 | R0.1-30mm |
碳化硅輪組件(修整輪組件)
| 修整輪(SIC)尺寸 | φ180×10×φ31.75毫米 |
| 修整輪轉速 | 250-2500 rpm(無級調速) |
| 修整輪擺動次數 | 0-50/每分鐘(速度可調) |
| 修整輪左右擺動距離 | 0-45/mm(可調) |
| 總功率 | 2.0千瓦 |
| 碳化硅砂輪電機 | 0.75千瓦 |
| 修整金剛石輪電機 | 0.75千瓦 |
| 往復擺動電機功率 | 25W |

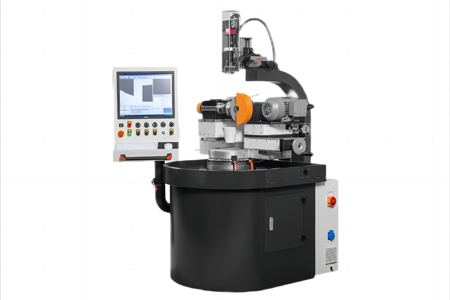

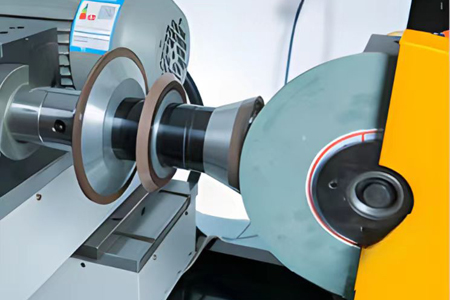

X3是利用修整輪與修整輪轉速差的原理來實現修整輪的形狀修整。 機器本身可以對金剛石砂輪、CBN砂輪和復合砂輪進行簡單高效的修整。 它可以修整平面、角度、圓弧和異形輪。 該機操作方便,精度高。
特征
采用臺灣產精密直線導軌及滾珠絲桿,并增設數顯光柵尺(選配),使砂輪校正時,可隨時調整及測量定位精度、寬度尺寸及圓弧尺寸 。
旋轉A軸采用日本產高精度圓錐滾子軸承,旋轉精度穩定。
CCD攝像裝置,放大倍數15~120倍,17英寸液晶顯示,可測量和檢查砂輪工作時的弧度、角度、尺寸。
CCD和光學尺寸裝置提供易于使用的砂輪寬度和位置的設置和測量以及修整期間或之后的檢查。 測量精度可達0.005~0.01mm。
