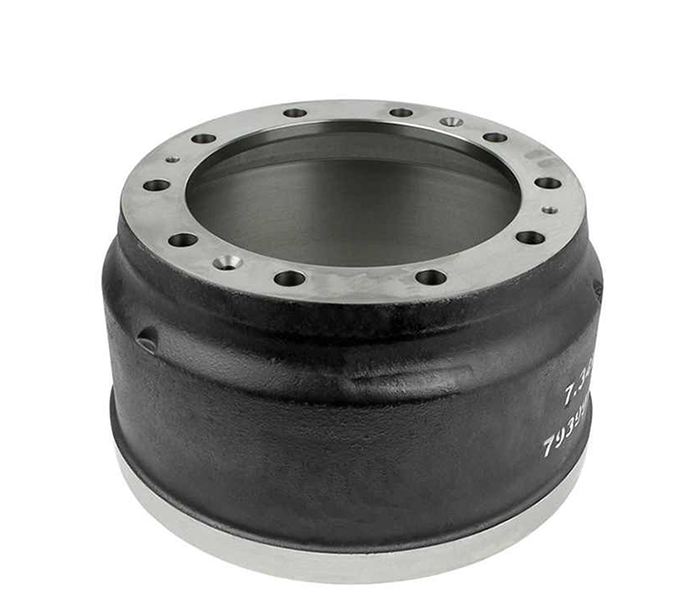

制動鼓是汽車制動系統中的關鍵部件，其加工精度直接影響制動效果和行車安全。一般來說，制動鼓的圓柱度、圓度等形位公差要求較高，通常圓柱度公差要控制在0.03mm – 0.05mm 以內，圓度誤差也需在 0.02mm – 0.04mm 范圍。同時，制動鼓的內孔和外圓表面粗糙度要求達到 Ra1.6 – Ra3.2μm，以保證與制動蹄片等部件的良好接觸和摩擦性能。
數控立車在加工制動鼓過程中，從前期準備到加工過程控制，再到質量檢測，都發揮著重要作用，以下是具體介紹:
| 數控立車加工優勢
? |
高精度加工 | 數控立車的高精度定位系統和伺服驅動系統，能夠精確控制刀具的運動軌跡，保證制動鼓的圓柱度、圓度等形位公差符合要求。例如，采用高精度滾珠絲杠和直線導軌的數控立車，定位精度可達 ±0.01mm，重復定位精度可達 ±0.005mm，可有效減少制動鼓的加工誤差。 |
| 高效率加工 | 數控立車可實現自動化連續加工，通過優化刀具路徑和切削參數，能大大縮短加工時間。例如，在粗加工時，可采用大進給量的刀具快速去除大部分余量，然后在精加工時，采用高精度刀具進行精細加工，提高加工效率。 | |
| 復雜形狀加工能力 | 制動鼓有時會有一些復雜的結構，如散熱筋、安裝孔等。數控立車可以通過編寫復雜的加工程序，實現對這些復雜形狀的精確加工，確保制動鼓的結構完整性和功能可靠性。 | |
| 數控立車加工工藝
? |
裝夾定位 | 使用專門設計的夾具將制動鼓毛坯準確裝夾在數控立車的工作臺上，確保其軸線與機床主軸軸線重合，同時保證裝夾牢固，防止在加工過程中發生位移。 |
| 粗加工 | 根據制動鼓的材料和尺寸，選擇合適的刀具和切削參數進行粗加工，快速去除大部分余量，為精加工留 0.5mm – 1mm 的加工余量。 | |
| 精加工 | 粗加工完成后，更換高精度的精加工刀具，對制動鼓的內孔、外圓和端面等進行精加工，嚴格控制尺寸精度和表面粗糙度。 | |
| 孔加工 | 對于制動鼓上的安裝孔等，可采用數控立車的鉆孔、鏜孔等功能進行加工，保證孔的位置精度和尺寸精度。 | |
| 質量檢測與控制
|
在線檢測 | 一些先進的數控立車配備了在線檢測系統，可在加工過程中實時測量制動鼓的尺寸和形位公差，一旦發現偏差超出允許范圍，系統會自動進行補償或調整，保證加工質量。 |
| 離線檢測 | 加工完成后，使用三坐標測量?jī)x等精密測量設備對制動鼓進行全面檢測，包括尺寸精度、形位公差、表面粗糙度等，確保產品質量符合標準要求。 | |
| 質量控制措施
? |
建立完善的質量控制體系，對加工過程中的每一個環節進行嚴格監控，定期對數控立車進行維護保養和精度檢測，確保設備處于良好的運行狀態。 |

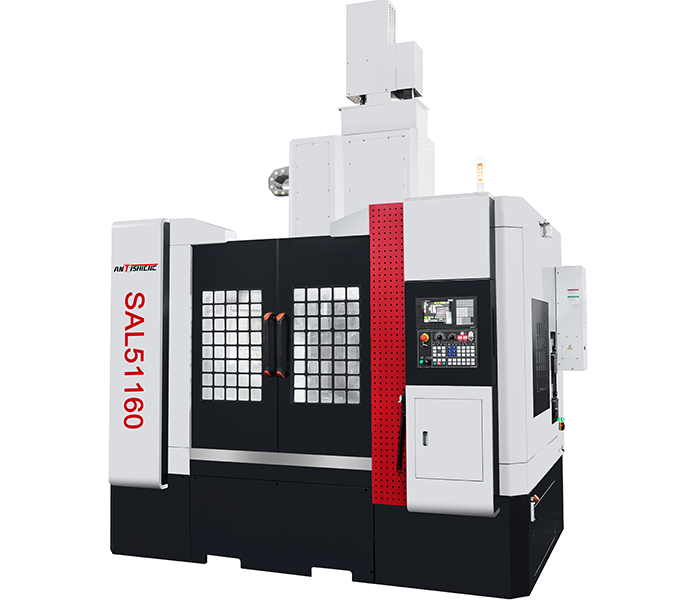

上海鞍提仕是一家專業的數控立車生產制造商，我們有豐富的生產和加工經驗，可以為您的產品推薦最合適的數控立車設備，并給出合適的使用建議，能夠?yàn)槟闾峁I(yè)的技術支持。我們主要有單柱數控立車，雙柱數控立車，普通立車等。如果你有數控立車生產需要，歡迎聯系上海鞍提仕。
