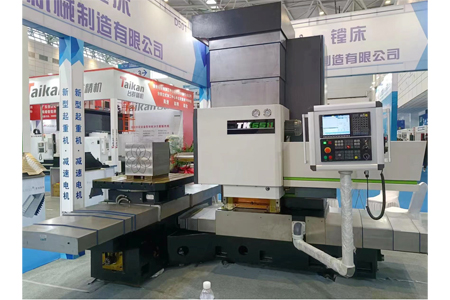

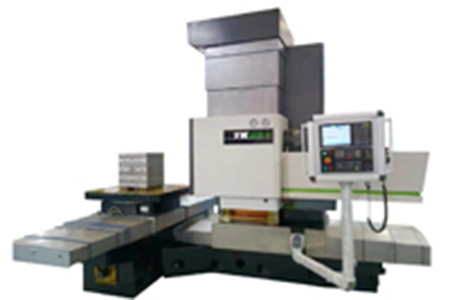

TK6511/TK6513 龍門刨臺銑鏜床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| TK6511/TK6513數控龍門刨臺銑鏜床技術參數 | ||||
| 項目 | 參數 | TK6511 | TK?651?1B | TK6513 |
| 主軸 | ?主軸直徑 | φ110毫米 | φ110毫米 | φ130毫米 |
| 主軸錐孔 | 感光度 50 | 感光度 50 | 感光度 50 | |
| 主軸轉速 | 20-1000r/min | 20-1000r/min | 20-950r/min | |
| 主軸最大扭矩 | 447 Nm | 447 Nm | 680 Nm | |
| 主軸最大扭矩 | 18000牛頓 | 18000牛頓 | 20000牛頓 | |
| 主電機功率 | 15千瓦 | 15千瓦 | 16千瓦 | |
| 主軸減速型 | 直接驅動 | 直接驅動 | 直接驅動 | |
| 行程和
進給速度 |
工作臺橫向行程：X軸 | 1400 毫米 | 1800 毫米 | 2000 毫米 |
| 主軸箱垂直行程：Y軸 | 900 毫米 | 1200 毫米 | 1700 毫米 | |
| 立柱縱向行程 Z 軸 | 700 毫米 | 700 毫米 | 900 毫米 | |
| 鏜軸軸向行程(W) | 600 毫米 | 600 毫米 | 800 毫米 | |
| X/Y/Z軸移動速度 | 1-5500 毫米/分鐘 | 1-5500 毫米/分鐘 | 1-8000毫米/分鐘 | |
| 工作臺 | 工作臺尺寸 | 900*1200 毫米 | 900*1300 毫米 | 1400*1600 毫米 |
| 工作臺最大承重 | 5000公斤 | 5000公斤 | 10000公斤 | |
| 工作臺回轉方式 | ?360°旋轉/4*90°定位 | |||
| 精度 | 定位精度（X/Y/Z） | 0.04 / 0.032 / 0.032 毫米 | 0.04 / 0.04 / 0.032 毫米 | |
| 重復定位精度 (X/Y/Z) | 0.02 / 0.018 / 0.018 毫米 | 0.02 / 0.02 / 0.018 毫米 | ||
| 系統
|
數控系統 | ?華中數控系統 | ||
| 機床外形尺寸 | 3500*4200*3100 毫米 | 4000*4200*3600 毫米 | 4800*5000*4800 毫米 | |
| 機床重量（約） | 10000公斤 | ??12000公斤 | ??19000 公斤 | |
產品詳細信息

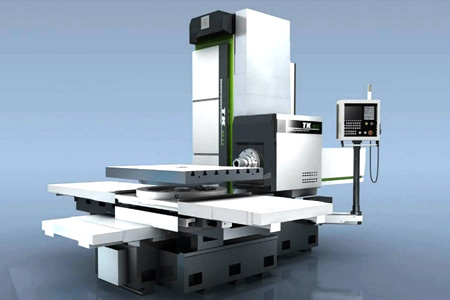

TK65系列龍門銑鏜床為T(mén)型動柱式，側裝式主軸箱結構：床身為整體T字型式。工作臺沿前床身橫向移動為X軸，立柱固定在滑座上，滑座沿后床身導軌縱向移動為Z軸，主軸箱沿立柱導軌垂直方向移動為Y軸，鏜軸軸向移動為W軸。
機床總體結構設計采用FEM有限元分析，進行合理布筋，從而保證其具有較高的剛性和穩定性。
全部基礎大件均采用優質灰鑄鐵，樹脂砂鑄造工藝鑄造，兩次時效處理。
特點

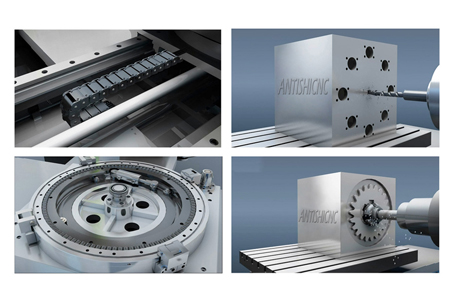

1、主傳動系統采用數控直驅近零傳動技術，傳動零件少，傳動精度高。大扭矩交流伺服電機直接驅動主軸，能耗低、噪聲低、故障率低，易維修。主軸調速范圍大、扭矩輸出大；
2、短圓柱滾動回轉工作臺專利技術，使工作臺支撐能力和可靠性顯著提高；
3、各坐標軸伺服進給裝置全部采用交流伺服電機驅動、應用預緊式滾珠絲杠、專用角接觸成組軸承支撐；
4、主軸箱采用氮?dú)馄胶庀到y(tǒng)，更加穩定、可靠、安全；
5、拖鏈內置專利技術，有效保護管路運行系統、減少故障率，提高整體美觀度。
標準設備
1 數控系統（華中系統）
2主軸
3 主軸軸承
4絲杠線軌
5主要電器元件
6床身基礎大件
7 數控電柜工業空調
8定時定量潤滑泵
可選設備
西門子/FANUC數控系統
