H3高精密段差磨床，是一款本體及構件采用高級鑄鐵FC-30鑄成，經人工正常化熱處理，再經過自然時效處理。構件加工采用YASDA，MITSUI SEIKI，TOSHIBA ，ELB等世界一流設備一次裝夾加工，精密尺寸可達微米級，確保設備基礎構件高精度的磨床。其設計理念和瑞士的一款5軸高精密數控外圓磨床一致，可采用切入或多層剝離的磨削方式，并集成了一套3軸機械手自動上下料系統。機床磨削直徑范圍為0.5-20mm. H3段差磨床是應用于刀具毛坯準備工序以及加工沖頭、復雜形狀模具和大長徑比工件的理想機型。
H3段差磨床，采用高精密切入或者多層剝離的磨削方式來加工各種零件，比如刀具毛坯、鏜刀毛坯，螺紋零件、平面零件以及非圓沖頭等。
近日，上海鞍提仕收到了一家俄羅斯專業做各種刀具的公司的詢價，客戶主要做一些沖頭，刀具，鏜刀，螺紋零件，異形沖頭等?？蛻糁饕ぜ睆椒秶?-20mm，想要提高加工效率?？蛻袈撓瞪衔覀兒?，我們了解到，客戶工廠有好幾臺5軸數控工具磨床，想在原來5軸數控工具磨床的基礎上，引入一臺H3段差磨床，用來做各種刀具毛坯準備工序，我們告訴客戶，一臺H3段差磨床加工的工件，可以同時滿足4臺5軸數控工具磨床毛坯件用料需求，能大大提高加工效率。
| 客戶部分加工產品 | |
 |
 |
 |
 |

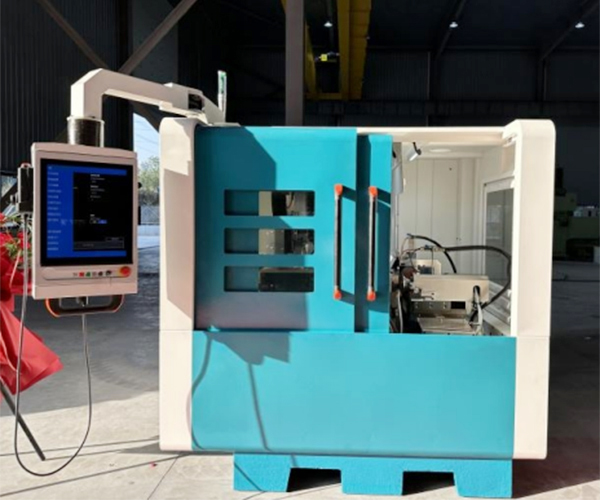

| 鞍提仕H3 7軸數控段差工具磨床（沖頭，鏜刀，等前道加工工序） | |
|
 |
 |
 |
H3高精密段差磨床，又可稱之為高精密數控外圓磨床，非常適合各種刀具客戶加工前道工序，可以極大提高生產效率，以下是H3的技術參數：
| 項目 | 單位 | 機型： H3 | |
| 裝夾工件直徑范圍 | mm | 0.5-20 | |
| 磨削工件直徑范圍 | mm | 0.05－20 | |
| 裝夾/磨削工件最大長度 | mm | 300/200 | |
| 控制系統(CNC-4軸) | ANCA－X/Y/Z/Z′ | ||
| 送收料站系統（CNC-3軸） | ANCA－U/V/W | ||
| 粗磨 | 砂輪尺寸（直徑×寬度×孔徑） | mm | 250×20×31.75 |
| 砂輪轉速（電主軸） | rpm | 0~9000 | |
| 砂輪最大線速度 | m/s | 90 | |
| 砂輪主軸功率 | KW | 18.5/22/30 | |
| 精磨 | 砂輪尺寸（直徑×寬度×孔徑） | mm | 150×20×31.75 |
| 砂輪轉速（電主軸） | rpm | 0~12000 | |
| 砂輪最大線速度 | m/s | 90 | |
| 砂輪主軸功率 | KW | 3.5/8.5 | |
| X/Y/Z/Z′軸最小進給量 | mm | 0.001 | |
| X軸行程（粗磨砂輪軸） | mm | 73 | |
| Y軸行程（精磨砂輪軸） | mm | 40 | |
| Z軸行程（工作頭） | mm | 374 | |
| Z′軸行程（第四軸） | mm | 52 | |
| X/Y/Z/ Z′軸伺服馬達 | KW | 2.0 | |
| 工作頭主軸臺馬達 | KW | 1.0 | |
| 工作頭主軸轉速 | rpm | 0－3000 | |
| 高壓油泵 | KW | 0.25 | |
| 工作頭主軸旋轉方式 | 固定 | ||
| 保障長度定位方式 | 前定位 | ||
| 機械手U/V/W軸伺服馬達 | KW | 1.0 | |
| 研削夜箱 | mm | 300*300*1000 | |
| 毛重（大約） | Kg | 5000 | |
| 外形尺寸（長×寬×高） | mm | 2390*2752*2050 | |
如果您公司也有同樣的加工需求，歡迎與我們聯系。您可以提供加工圖紙，我們有非常專業的工程師會全面評估圖紙，根據加工材質，工件尺寸，加工要求，推薦您合適的機器。不管您是需求前道工序的H3段差磨床，還是需要后道工序的5軸數控工具磨床，我們都能滿足您的需求。
標簽：高精密數控外圓磨床，高精密數控段差磨床，沖頭工具磨床，多臺階磨床，高長徑比工具磨床，5軸數控工具磨床
