如何使用電火花穿孔機加工航空發動機葉片的冷卻孔？

電火花機是一種特種加工設備，也被稱為電火花加工機床（EDM）。它的基本原理是基于脈沖放電的電蝕現象。在加工過程中，工具電極和工件分別接脈沖電源的兩極，在兩者之間充滿工作液（如電火花加工專用油或其他絕緣性能良好的液體）。當兩極間的間隙小到一定程度時，脈沖電壓使工作液介質電離擊穿，產生火花放電。瞬間的高溫（可達 10000 – 12000℃）使工件表面的局部金屬熔化和汽化，被工作液沖走，從而在工件上留下放電凹坑。隨著放電過程的持續，這些凹坑不斷累積，最終達到加工的目的。按照加工方式可以分為電火花穿孔機，電火花成型機和電火花線切割機。

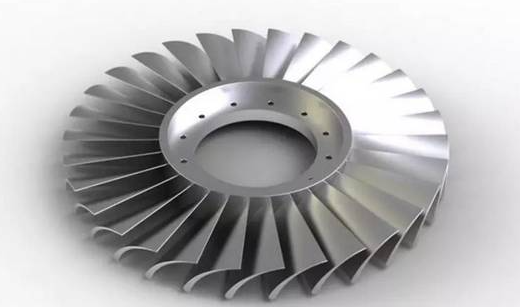

電火花機可以用于加工航空發動機葉片的冷卻孔。這些冷卻孔直徑小、形狀復雜，并且要求極高的位置精度和表面質量。電火花加工可以在不產生機械切削力的情況下，精準地在葉片上加工出這些小孔，避免了加工過程中因切削力導致的零件變形，從而保證了零件的精度和性能。

近日，上海鞍提仕機械設備有限公司成功接待了一位阿聯酋的客戶，需要使用電火花穿孔機加工航空發動機葉片的冷卻孔。發動機葉片的大小是350*250mm, 需要穿孔的直徑為0.2mm。

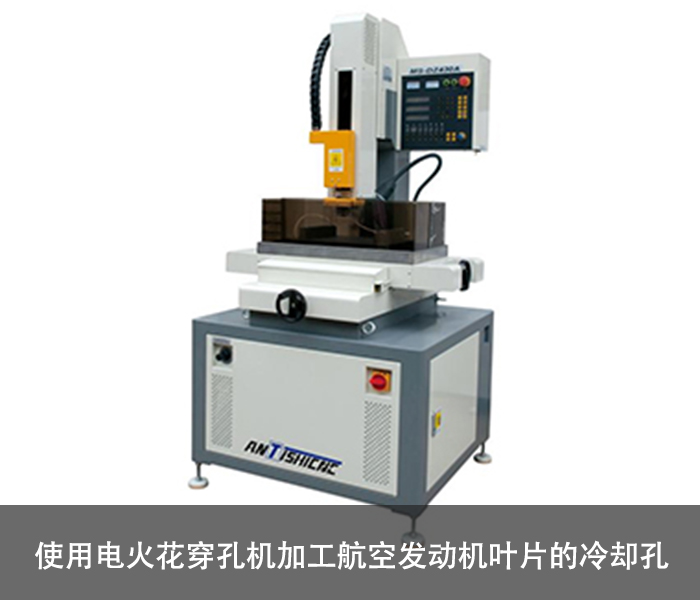

按照客戶需要，鞍提仕工程師成功為客戶匹配了一臺數控穿孔機-MS-DC430A，鉆孔直徑為0.1-3mm之間。X/Y軸的行程為400*300mm。最大主軸速度為1500mm/min.

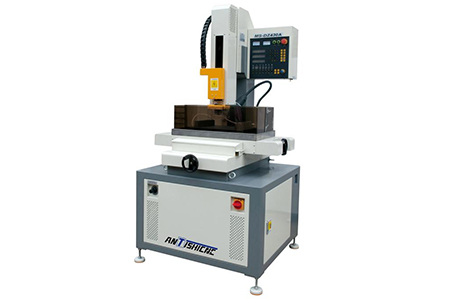

以下是MS-DC430A的基本參數：

接下來由鞍提仕工程師向您詳細介紹加工航空發動機葉片的冷卻孔的流程：

1.準備工作：

（1）設計和制造電極：根據冷卻孔的形狀和尺寸，設計和制造合適的電極。電極通常由導電材料制成，如銅、石墨等。

（2）準備葉片：將需要加工冷卻孔的航空發動機葉片進行清洗和固定，確保葉片在加工過程中不會移動。

（3）安裝電極和葉片：將電極安裝到電火花機的工作臺上，將葉片固定在電極上方，確保電極與葉片之間的距離合適。

2.調整加工參數：

（1）根據葉片材料和冷卻孔的要求，調整電火花機的加工參數，如放電電流、放電時間、脈沖間隔等。

（2）選擇合適的工作液：電火花加工工作液中涉及冷卻、排片和絕緣的作用。根據葉片材料和加工要求，選擇合適的工作液。

3.進行加工：

（1）啟動電火花機，使電極與葉片之間產生放電火花，逐漸腐蝕除葉片材料，形成冷卻孔。

（2）在加工過程中，不斷調整電極與葉片之間的需要距離，以保證加工精度和表面質量。

（3）加工完成后，關閉電火花機，取出加工好的葉片。

4.后期處理：

（1）對加工葉片進行清洗，清除工作液和殘留的金屬屑。

（2）檢查孔的尺寸、形狀和冷卻表面質量，必要時，進行修整和拋光。

對葉片進行熱處理，以提高其強度和耐腐蝕。
