型號參數	HLC500	HLC500S	HLC630	HLC630S
工作臺尺寸（毫米）	500x6C0	500×600	630×630	630×700
工作臺最大承重 (kg)	500	600	1500	950
工作臺分度（°）	1°x360/0.001°連續	1°x360/0.001°連續	1°x360/0.001°連續	1°x360/0.001°連續
工作臺T型槽(槽數x寬槽x槽距)(mm)	6x14x80	6x14x80	5x18x125	5x18x125
X/Y/Z 行程 (mm)	800/600/600	800/6201600	1000/800/900	1050/750/900
快速移動速度(X /Y /Z) m/min	20/15/20	20/15/20	20/15/20	20/15/20
XYZ切削速度(mm/min)	1-8000	1-8000	1-8000	1-8000
主軸中心線至工作臺面	50-650	40-640	0-800	120-870
主軸端面至工作臺中心 (mm)	150-750	185~785(BT40) 158-758(BT50)	200~1100	130~1030
主軸轉速	6000	6000/8000	6000	6000
主軸功率（千瓦）	11/15	11/15	15/18.5	15/18.5
刀柄形式	BT50	BT50	BT50	BT5O
拉釘	BT50~45°	BT40-45°BT50~45°	BT50-45°	BT50-45°
刀庫容量	24;32/40	24;32/40	24;32/40	24;32/40
換刀時間（秒）	3.5	3.5	3.5	3.5
最大工具重量 (kg)	25	25	25	25
最大刀具直徑	Φ110?/?Φ220	Φ110?/?Φ220	Φ110?/?Φ220	Φ110?/?Φ220
氣壓（兆帕）	0.6~0.8	0.6~0.8	0.6~0.8	0.6~0.8
機床重量（公斤）	10800	121500	13000	13500
機床輪廓尺寸（長 x 寬 x 高）mm	3800x 3000x 3020	3800x 2800x 2900	4300x 3150x 3800	4300x 3150x 3600

HLC800	HLC1000	HLC1000S	HLC1250	HLC1500
800×800	1000×1000	1000×1000	1250×1250	1500×1500
2000/3000	5000	1500	7000/5000	8000
1°x360/0.001°連續	1°x360/0.001°連續	1°x360/0.001°連續	1°x360/0.001°連續	1°x360/0.001°連續
5x22x160	7x22x130	7x22x130	7x22x150	5x28x275
1200/900/900	1800/1400/1400	1600/1000/1000	1800/1400/1400	2500/1500/2000
20/15/20	16/12/16	16/12/16	16/12/16	9/9/9
1-8000	1-~5000	1-5000	1-5000	1-5000
0-900	0~1400	120~1120	0~1400	50~1550
200~1100	250~1650	200~1200	250~1650	610~2610
6000	6000	6000	6000	6000
15/18.5	18.5/22	18.5/22	18.5/22	18.5/22
BT50	BT50	BT50	BT50	BT50
BT50~45°	BT50~45°	BT50~45°	BT50~45°	BT50~45°
24;32/40	30;3240	30;3240	30;3240	30;3240
3.5	7.5	7.5	7.5	7.5
25	25	25	25	25
Φ110?/?Φ220	Φ125?/?Φ240	Φ125?/?Φ240	Φ125?/?Φ240	Φ125?/?Φ240
0.6~0.8	0.6~0.8	0.6~0.8	0.6~0.8	0.6~0.8
14000	26000	20000	28000	34000
4300x3150x3900	7400x 5900x 3820	6400x 5500x 3820	7400x5900x 3820	8200x6900x5000

型號參數	HLC630SAPC	HLC630APC
工作臺尺寸	630×700	630×630
工作臺數量	2	2
工作臺分度（°）	1°x360/0.001°	1°x360/0.001°
最大裝載重量 (kg)	950×2	800×2
工作臺T型槽(槽數x寬槽x槽距)(mm)	5x18x125	5x18x125
最大工件尺寸	Φ960?×800	Φ1000?×900
三軸行程(X/Y/Z) (mm)	1050/750/900	1100/800/1100
三軸進給速度(m/min)	20	24
主軸中心線至工作臺面	0~750	50~850
主軸端面至工作臺中心 (mm)	130~1030	125~1225
主軸錐孔	BT50	BT50
最大限度主軸轉速(R/MIN)	6000	6000
主軸電機功率（KW）	15/18.5	15/18.5
ATC 類型，工具容量	盤式30T（選配：鏈?zhǔn)?2T/40T）
3軸定位精度/重復定位精度	0.018/0.010	0.015/0.008
分表精度/重復精度	15/5	10/3

產品特點：

HLC系列本機床底座、立柱、滑臺、主軸箱均采用優質鑄鐵HT300。主基礎采用大截面密筋設計，采用有限元分析，確保高抗彎剛度，抗扭剛度高，固有頻率高，抗振性能提高。

三軸線性導軌滿足高速技術性能。且精度要求高。經過二次時效處理，消除內應力。具有整體剛性好、吸振性能好、抗震性能好的特點。

廣泛應用于軍工、汽車、模具、機械制造等行業的箱體零件、外殼零件、盤形零件的加工。零件一次裝夾后，可進行銑、鏜、鉆、擴、鉸、攻絲等多道工序加工，精度高、自動化程度高、可靠性高、機電一體化程度高、操作簡單，整體造型美觀。

產品描述

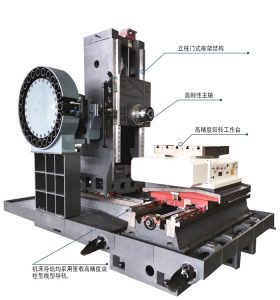

HLC系列臥式加工中心整體延續HC500A、HC630A、HC800A硬軌臥式機床結構，采用倒T型結構，一體式機座，床身前帶機座一體式結構，直線坐標導軌均為重載高精密滾柱型線軌，機床高速行進進給時震動小，低速進給無爬行，可承載重負荷切削，并具有高精度穩定性和動態響應特性。

機床可選用FANUC和西門子系統，轉臺、刀庫、主軸、線軌、絲杠均為臺灣品牌。

序號	標準配置	序號	可選配置
1	24 把機械手刀庫	1	32把機械手鏈?zhǔn)降稁?/td>
2	主軸氣幕防塵系統	2	40 把機械手鏈?zhǔn)降稁?/td>
3	工件冷卻系統	3	中心出水主軸（配高壓冷卻裝置）
4	等分度數控回轉工作臺	4	ZF齒輪箱傳動
5	自動潤滑系統	5	主軸油冷裝置
6	螺旋排屑裝置	6	任意分度數控回轉工作臺
7	鏈板式提升排屑器	7	刮板式提升排屑器
8	整體防護護罩	8	三軸光柵尺控制
9	工具箱	9	刀具檢測裝置
10	地腳螺栓及墊塊	10	工件檢測裝置
		11	開門保護裝置（防護門）
		12	手提吹屑空氣槍
		13	機臺清洗水槍
		14	簡易油水分離器
