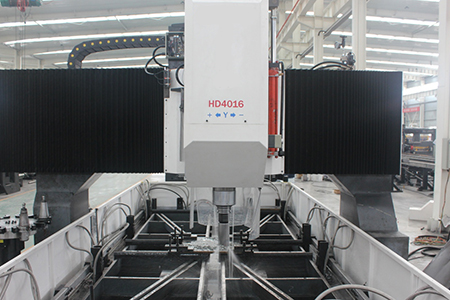

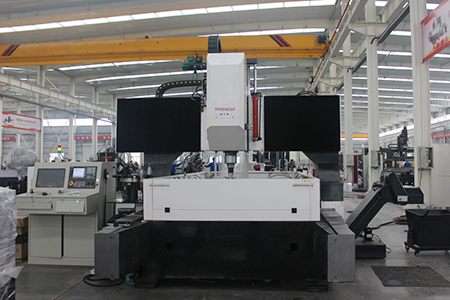

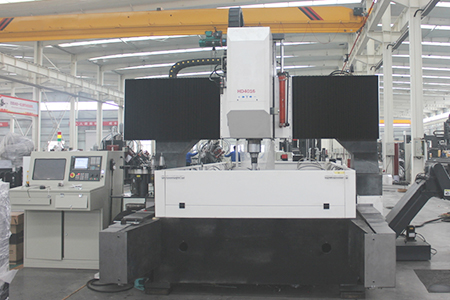

HD4020高速數控板材鉆孔機
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項目 | HD4020 |
| 最大加工工件尺寸（長×寬） | 4000x2000mm板材或Φ2000mm法蘭 |
| 工件厚度 | 液壓夾鉗100；T型槽120 |
| 鉆孔類型 | 滑臺式，伺服 |
| 動力頭數量 | 一 |
| 最大鉆孔直徑 | Φ50mm |
| 主軸錐孔 | BT50 |
| 主軸轉速 | 30～3000轉/分 |
| 主軸垂直行程（Z軸） | 300mm |
| Z軸進給速度（mm/min） | 0-5000 |
| X軸伺服電機功率 | 2.0千瓦 |
| Y軸伺服電機功率 | 1. 5 千瓦 |
| Z軸伺服電機功率 | 2.0千瓦 |
| 排屑器電機功率 | 0.75千瓦 |
| 夾緊方式 | 液壓夾緊和T型槽夾緊 |
| 電器控制 | ?西門子 808D |
| 數控軸數 | 4 |
| 定位精度 | ±0.08mm |
| 具有CAD/CAM自動生成功能 | |
| 具有斷點記憶功能（斷電后可輕松重啟） | |
| 整體尺寸 | 約6500x4300x3200mm |
| 重量 | 約16000KG |
| 電源 | 40千瓦 |
適用行業：
主要用于石油化工、鍋爐、風電、法蘭等行業的鉆孔管板、隔板、法蘭、大板，也可用于建筑、橋梁、熱交換、鐵塔等行業的連接板。
產品特點：
1. 床身兩側分別裝有重載直線滾柱導軌副。龍門兩側的縱向運動由交流伺服電機和大螺距精密滾珠絲桿副同步驅動。
2、龍門橫梁上裝有兩個活動滑臺。滑塊由兩對直線滾柱導軌引導，分別由交流伺服電機和大螺距精密滾珠絲桿副驅動。
3、橫梁上的滑臺配備立式數控進給滑枕式鉆孔主軸，主軸采用重載專用變頻電機。電機通過同步帶驅動主軸。鉆軸采用臺灣精密主軸（內冷），碟簧自動拉刀機構，油壓缸松刀，換刀柄方便。
4、本機配備液壓系統，完成立式滑枕液壓平衡和主軸液壓松刀。
5、采用西門子數控系統，配備RS232接口，液晶顯示屏。提供的自動編程不僅可以自動生成加工程序，還可以在鉆孔前預覽孔位。
6.配備鏈板式自動排屑器和集屑小車。冷卻系統配有紙過濾器、高壓內冷泵和低壓外冷泵，用于刀具的內冷或外冷。
