技術參數：
| 項目 | 參數 |
| 工作臺進給Z軸（伺服電機） | |
| Z軸行程（600型） | 600mm |
| Z軸伺服電機功率 | 2.2KW |
| Z軸最大進給速度 | 12m/min |
| HPG電子手輪最小增量 | 0.0001mm |
| 可編程最小進給量 | 0.0001mm |
| 海德漢增量光柵尺最小分辨率（選配） | 0.0005mm |
| 控制系統 | |
| 數控系統 | 錸鈉克 |
| 軟件 | 圖形交互式界面 |
| 顯示屏 | 10.4英寸TFT彩顯 |
| 鍵盤 | 全鍵盤 |
| 內存 | 3Gb（1Gb用戶） |
| 控制軸數 | 最多可控制7軸 |
| 接口 | USB/以太網/RS232 |
| 機床電氣 | |
| 標準3相電源 | 380V 3ph 20Hz |
| 控制回路電壓 | 110vAC/24vDC. |
| 輸入電壓偏差范圍 | ﹢/-10％ |
| 滿負載功率消耗（主機） | 36KVA |
| 氣動供應 | |
| 輸入氣壓 | 5.5bar |
| 要求流量 | 40-50l/min |
| 氣源標準 | BS ISO 8573-1:2001 |
| 環境參數 | |
| 標準機床噪音 | ＜75dB（A） |
| 環境溫度 | 0-40℃ |
| 環境濕度 | ≤75％ |
| 其他 | |
| 占地尺寸 | 3800×2120mm×2000 |
| 高度 | 2170mm |
| 凈重 | 5440kg |

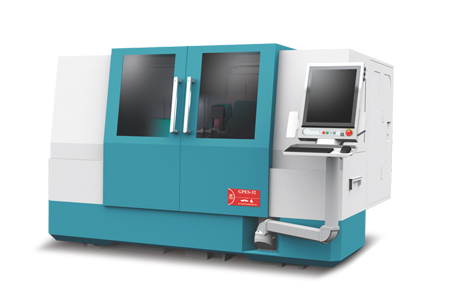

產品描述 ：
基本技術參數
1、中心高/最大磨削直徑：170/320mm
2、兩中心距：600mm
3、兩中心最大工件重量：60kg
4、砂輪最大直徑：標準φ450mm
5、X軸（直線電機）行程/快移速度：350mm/15m/min
6、X軸（直線電機）推力：1044-4272N
7、Z軸（伺服電機）行程/快移速度：600mm/12m/min
8、 X軸/Z軸最小分辨率0.0001mm
9、直驅工件頭架主軸主軸品牌/電機型號/編碼器品牌：廣州昊志/永磁同步電機/雷尼紹
10、直驅工件頭架主軸（C軸）最高轉速/重復定位精度：600rpm/±2arcsec
11、直驅工件頭架主軸（C軸）額定輸出扭矩/軸端錐孔跳動：47.8Nm /0.001mm
12、砂輪主軸品牌/型號/線速度：廣州昊志/動靜壓砂輪主軸/40m/sec
13、數控系統：LYNUC
產品特點：
1、穩定可靠——超強剛性結構 卓越的精密性能；
2、機床經受最嚴酷的環境和條件考驗，精度保持性突出。適用于從單件到批量生產的要求，廣泛應用于異形磨削和非圓磨削行業；
3、性能突出——加工異形件性能卓越；
4、高精度、高剛性、高效率是該磨床的基本特點，實現了性能與效率的完美結合；
5、由于機床性能優良，設計靈活，可廣泛應用于航空、醫療、液壓、模具、機器人減速器核心部件、汽車零部件等各個行業；
6、易于操作——簡單易用的操作系統；
最新一代用戶友好的圖形化編程軟件具有簡單快速的設置和直觀的用戶界面。它不需要操作員輸入復雜的代碼和子程序。操作簡單易學，使編程和設置更加快捷。用戶體驗和操作體驗非凡；
機臺設備
1.標準磨削液供給系統
2.外圓砂輪，φ450mm 1個
3.外圓砂輪法蘭，φ127mm 1個
4.莫氏4號全中心和半中心各
5.工件驅動刻度盤一套（對夾頭)
6. 1支標準金鋼筆
7. 標準磨削修整循環
8. 靜壓主軸油冷系統
