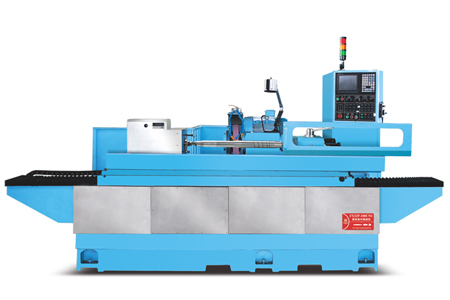

FX32P-100CNC直線進給數控外圓磨床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 編號 | 項 ?目 | 單 位 | 機型：FX32P-100CNC | |
|
加工能力 |
1 | 工作臺最大旋徑 | Mm | 350 |
| 2 | 兩頂針最長距離 | Mm | 1060 | |
| 3 | 最大研磨直徑 | Mm | 320 | |
| 4 | 兩頂心間最大荷重 | Kg | 150(頂心工作)/40（只有工作頭） | |
| 5 | 砂輪尺寸（直徑×寬度×孔徑） | Mm | 510×50×203.2/610×110×203.2 | |
| 6 | 砂輪轉速 | Rpm | 1570/1742 | |
| 7 | 砂輪最大線速度 | m/s | 45 | |
| 砂輪頭 | 8 | 砂輪修整 | ?????Mm | 自動型 |
| 9 | X軸最小進給量 | Mm | 0.001 | |
| 10 | 進給角度 | Deg | 90 | |
| 11 | 進給行程 | Mm | 320 | |
| 12 | X軸進給速度 | m/min | 6 | |
| 頭架 | 13 | 主軸轉速 | Rpm | 10-500 |
| 14 | 主軸形式 | 同動或定心 | ||
| 15 | 頂針規格 | MT-5 | ||
| 尾架 | 16 | 自動伸縮距離 | Mm | 40 |
| 17 | 頂針規格 | MT-5 | ||
| 18 | 工作方式 | 手動/液壓 | ||
| 工作臺 | 19 | Z軸快速移動速度 | m/min | 8 |
| 20 | Z軸最小進給量 | Mm | 0.001 | |
| 21 | 最大移動行程 | Mm | 1300 | |
| 22 | 旋轉角度 | Deg | +7/-3 | |
| 馬達 | 23 | 砂輪主軸馬達 | KW | 7.5/11 |
| 24 | X軸進給馬達（伺服） | KW | 3.0 | |
| 25 | Z軸進給馬達（伺服） | KW | 3.0 | |
| 26 | 頭架主軸馬達 | KW | 1.5 | |
| 27 | 冷卻水泵馬達 | KW | 0.75 | |
| 28 | 潤滑油馬達 | KW | (0.25)*2 | |
| 29 | 尾座油泵馬達（特殊） | KW | 0.75 | |
| 其他 | 30 | X/Z軸導軌/絲桿潤滑用油 | MOBIL#1409或ISO VG68同等級之油品 | |
| 31 | 機器凈重 | Kg | 7500 | |
| 32 | 機器毛重 | Kg | 8500 | |
| 33 | 包裝尺寸（長*寬*高） | Mm | 4800*3800*3000 |
產品描述 ：
● 砂輪主軸具有高剛性、高精度、高使用壽命和低振動、低摩擦的特性。
● 自調心功能，輪軸不受皮帶張力影響而偏心。
● 主軸具有定心同步復合功能，使用者可在頂心加工和卡盤夾持加工過程中進行快速轉換。
● Z軸由交流伺服電機、高精度珠絲桿、自動強制潤滑系統組成。
● 擁有極高的重復定位精度，軌道壽命長，高剛性的強度，平順的往復運動特性。

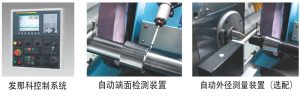

● 可配置端面量測、外徑/厚度量測、砂輪消空防碰撞及在線動平衡裝置。
可選設備
1.內孔磨削裝置
2.自動牽轉具
3.外徑自動測量?jī)x
4.端面自動測量?jī)x
5.磁鐵+紙帶過濾裝置
6.6英寸三爪夾頭及面盤
7.備用砂輪法蘭
8.碳化鎢半圓頂尖
9.全罩式鈑金
