技術參數：
| 機器規格 | |||
| 加工能力 | 項目 | 單位 | FX27-60 |
| 床面旋徑 | 毫米 | 270 | |
| 兩個頂心間距離 | 毫米 | 600 | |
| 承載工件最大重量（頂心工作） | 公斤 | 60 | |
| 承載工件最大重量（單工作頭） | 公斤 | 20 | |
| 砂輪頭 | 旋轉角度（左/右） | ±15° | |
| 標準砂輪尺寸（外徑x寬x內徑） | 毫米 | 405×32-50×127 | |
| 特殊砂輪尺寸（外徑x寬x內徑） | 轉速 | 1650/1850/2100 | |
| 砂輪軸轉速 | 毫米 | 270 | |
| 移動距離 | 毫米 | 40 | |
| 快速進給行程（液壓自動） | 毫米 | 20 | |
| 主軸行程（每轉進給量） | 毫米 | ||
| 主軸行程（每一微分進給量） | 毫米 | ||
| 頭架 | 主軸旋轉方式 | ||
| 工作者邊旋轉角度 | 30° | ||
| 砂輪邊旋轉角度 | |||
| 主軸轉速 | MT-4 | ||
| 頂針錐度 | 90° | ||
| 主軸貫穿孔徑 | 毫米 | 25 | |
| 尾架 | 主軸行程 | 毫米 | 32 |
| 頂針錐度 | MT-4 | ||
| 工作臺 | 工作者邊旋轉角度 | 6° | |
| 砂輪邊旋轉角度 | 9° | ||
| 手輪每轉進給量 | 毫米 | 12.5 | |
| 自動進給速度 | 毫米/分鐘 | 50-4000/分鐘 | |
| 內孔研磨裝置 | 主軸轉速 | 轉速 | 20000(30000) |
| 馬達 | 千瓦（馬力） | 0.75(1) | |
| 馬達 | 砂輪軸 | 千瓦（馬力） | 3.75 |
| 工作頭主軸 | 千瓦（馬力） | 0.75 | |
| 液壓動力循環油泵 | 千瓦（馬力） | 0.75 | |
| 靜壓主軸油泵 | 1.5 | ||
| 研削液泵 | 千瓦（馬力） | 0.37 | |
| 箱容量 | 靜壓主軸油箱（選配） | 大號 | 120 |
| 液壓動力循環油箱 | 大號 | 70 | |
| 研削液箱 | 大號 | 200 | |
| 其他 | 機床尺寸（長*寬*高） | 毫米 | 2700×1520×1650 |
| 總重要（毛重約） | 公斤 | 2500 | |
產品描述 ：

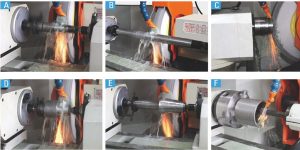

A、直進研磨
小量生產時，自動進刀配合無火花定時器，以獲得良好的研磨品質。大量生產時，加裝自動外徑測量裝置（特別附件），可提供最佳的產量和研磨效果（CNC機型）。
B、橫進研磨
自動間歇進刀和油壓驅動的工作臺使工件得到最有效的橫進研磨。
C、端面研磨
將工作主軸頭旋轉蓋拆下，換上三爪或四爪夾頭。改變定位梢位置即可使夾頭旋轉，并將其固定在90度的位置即可作端面研磨。
D、肩部研磨
當工件的外徑與其肩頭研磨需要一次完成時，工件由二頂心支撐且將砂輪改裝到砂輪頭右邊并旋轉一角度即可研磨。
E、斜度研磨
工件可用夾頭或二頂心支撐，工作臺和砂輪頭都可旋轉且調整容易。
F、內徑研磨
內徑磨削附件（特別附件）研磨內徑，只要將內徑研磨主軸拉下固定在研磨位置即可進行研磨。
特殊設計的砂輪主軸
加裝變頻器后，線速度可從35m/s調整到60m/s。磨削鎢鋼、陶瓷等超硬零件效率高。

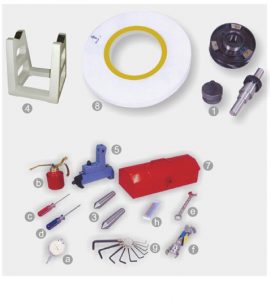

標準配置：
砂輪拆卸器? 1只
砂輪平衡棒? 1只
砂輪平衡儀? 1只
碳化鎢全圓頂針? 2只
潤滑油裝置? 1組
砂輪修整裝置? 1組
床臺旋轉角度? 1組
手工具及工具箱（a.百分量表、b.油壺、c.一字起子、d.十字起、 e.梅開扳手、d.六角扳手）1組
標準砂輪及法蘭? 1組
標準研削液供給裝置? 1組
防水板? 1組
操作手冊、零件手冊、檢驗報告? 1套
