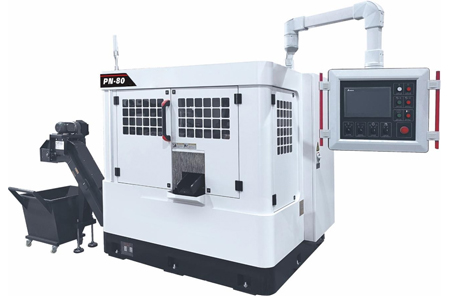

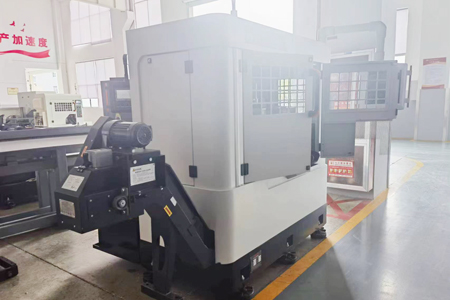

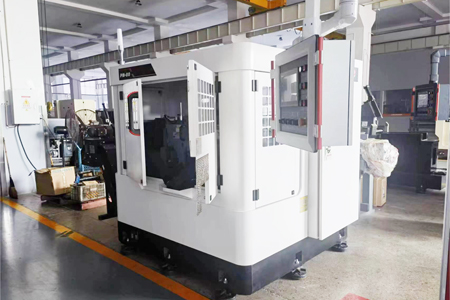

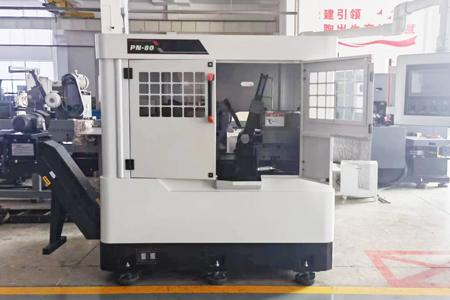

全自動高速金屬圓鋸機 P-80
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
| 鋸切能力 | |
| 棒材??? ● | 10?~ 80?mm |
| 角材??? ▓ | 10?~ 55?mm |
| 圓管? ??○ | 10?~?80mm |
| 方管??? □ | 10 ~ 55mm |
| 機頭主軸 | |
| 適用TCT碳化鎢圓鋸片 | ?285?x 2.0?t mm |
| 鋸片回轉數 | 20?~?160?rpm / Variable speed |
| 鋸片殘屑清除器 | 圓形鋼絲刷 |
| 馬達 | |
| 主軸驅動馬達 | 11kw / 4p |
| AC伺服馬達 機頭 | 1.5kw |
| AC伺服馬達 送料機構 | 1.0kw |
| 油壓驅動馬達 | 2.25 kw / 4p |
| 油壓裝置 | |
| 油壓驅動壓力 | 70 kg/cm2 (7 MP a) |
| 油壓箱容量 | 110 liters |
| 氣壓裝置 | |
| 工作氣壓壓力 | 4 ~ 6 kg/cm2 (55 ~ 85 psi) |
| 定寸送料(GFC)機構 | |
| 端切長度 | 8~99mm |
| 殘料長度 | 70mm+a（a為不夠一個材料長度） |
| 送料長度 | 10~780mm(單次) |
| 其它 | |
| 排屑裝置 | 標準配置/鏈板式 |
| 重量 / 主機 | 3550KGS |
設備概述
本設備是一臺泛用型高速金屬圓鋸機，特別適合各種有色金屬管、棒材的高速精密切斷。
鋸切刀具采用進口TCT圓鋸片，鋸片使用壽命長，鋸口窄，省材料。
采用邏輯控制器進行自動控制，采用觸摸屏進行參數設定，料頭、料尾、工件、切屑均可輸送到指定位置，全過程數字化控制。
進給裝置及送料裝置采用伺服電機加高精度滾珠絲桿先進方式進行送料與進給。
采用準干式噴霧冷卻系統、集中自動潤滑系統、鋸屑自動收集系統、設備整體性能可靠。
采用可調節高剛性鋸片穩定器，完全防止了圓鋸片的振顫、偏擺，鋸切精度高。
液壓、氣動系統元件全部采用進口知名品牌產品，設備整體性能有可靠保證。
具有自主知識產權的動力頭及齒輪消隙裝置以及配套部件全部進口，保證圓鋸機的鋸切精度及圓鋸片的使用壽命。
| 序號 | 名稱 | 規格型號 | 制造廠家 |
| 1 | 觸控屏幕 | 7寸 | 臺達 |
| 2 | 控制系統 | PLC | 臺達 |
| 3 | 送料伺服電機 | 1.0KW | 臺達 |
| 4 | 進刀伺服電機 | 1.5KW | 臺達 |
| 5 | 接觸器 | 3TB40 22E / 3RT6018 | 西門子 |
| 6 | 熱繼電器 | 3UA50 40-1E / 3RU6116 | 西門子 |
| 7 | 開關電源 | NES-300-24 | 臺灣明偉 |
| 8 | 電磁閥 | 3C2/3C4 | 油研 |
| 9 | 主軸電機 | 11KW/4P | 東元 |
| 10 | 密封件 | / | 臺灣NAK |
| 11 | 稀油潤滑系統 | YET-A2P2-02L26 | 臺灣ISHAN |
| 13 | 絲桿導軌 | / | 國內一線品牌 |
| 14 | 預排上料架 | 6米 | 自制 |
配置清單的配件在將來可能因?qū)嶋H生產需求發生更改，不再另外通知
