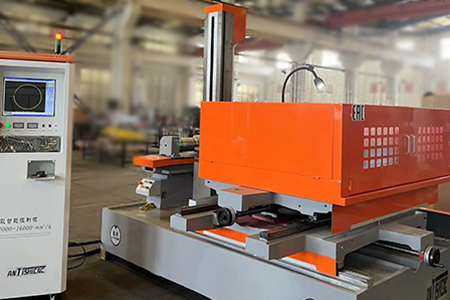

DK77100 大臺面高效率快走絲線切割

保修單 : 1 年機械保修

現貨

郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)

技術參數：

參數	DK77100
電器電柜形式	立柜
導軌	鑲鋼導軌
絲杠形式	滾珠絲杠
XYUV運動電機形式	反應式步進電機
運絲電機工作方式	變頻器調速1~12m/s
機床防護	環保防護罩
運動軸運動分辨率	0.001mm

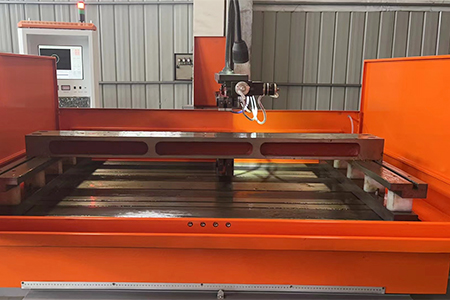

工作臺尺寸	1150X1600
X、Y軸向行程	1000X1200mm
U、V軸行程	±35×±35mm
加工錐度/加工厚度	±6°/80mm
較大直線切割厚度	1000mm（Z軸手動升降）
控制方式	4軸聯動
較大承載重量	1500kg
較大加工電流	4.5A
較大加工效率Cr12,H=60mm	≥180 mm2/m
表面粗糙度（直線切割，H≤40mm）	Ra≤2.5μm
切割精度Cr12,H=40mm	≤0.015mm
儲絲筒徑向跳動	≤0.02mm
鉬絲直徑范圍	0.12~0.22mm
儲絲筒儲絲量	250m
鉬絲損耗Cr12,H=40mm	≤0.02mm /300000mm2，
切割電源	無阻高頻電源系統
操作系統	Windows 98/XP(依據控制軟件)
控制系統	AUTOCUT
通訊接口	LAN、RS232、USB
操作功能	繪制或CAD圖形導入
工作液箱容積	55L
工作液過濾方式	濾網過濾
整機重量	6000 kg
主機外形尺寸	2500x2300x2500mm
電柜尺寸	730×630×1820mm
電器額定功率	≤2.7kW

產品介紹：

DK77100 大尺寸高效率快走絲線切割是集機床電器，高頻電源，伺服控制與圖形編程為一體，實現了高效率，高精度，高光潔度,簡便的加工控制，大幅提高快走絲機床的加工水平。機床換向采用變頻器柔性換向,可以任意調節運絲滾筒速度，從而提高工件光潔度。,高效(切割效率可達每小時7000到8000平方毫米) 是普通機床切割效率的2倍,節能(機床每小時能耗0.85度電)相對普通機床節能50%,環保(機床環保水罩防止工作液外濺,采用高壓過濾水箱工作液可以30個工作日更換一次,大大提高工作時間,及降低排污次數。機床電器部分全部安裝在控制柜內防水處理，供油全部用手動壓油泵集成供油。

產品特點

1.選用配對無間隙軸承，提高精度。

2.選用優質滾珠絲桿

3.采用鑲鋼導軌

4.良好的裝配工藝要求

5.采用變頻器，可以任意調節運絲滾筒速度，從而提高工件光潔度

6.常規加工效率可達150mm2/min

標準配置：

No	產品名稱	位置	數量
1	主機		1 臺
2	防水保護罩	主機	1 套
3	工作燈	主機	1 個
4	夾具	主機	1 套
5	過濾系統		1 套

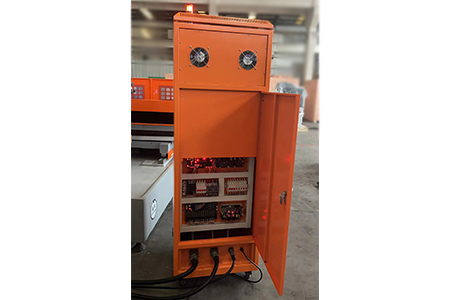

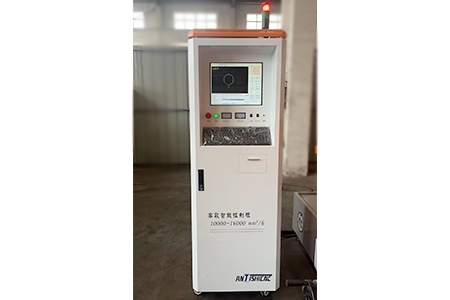

6	控制柜		1 套
7	機床電氣		1 套
