數控車床：斜床身與平床身的差異

在現代制造業中，數控車床作為關鍵設備，其性能優劣直接影響生產效率和產品質量。其中，斜床身數控車床憑借獨特的設計和卓越的性能，在精密加工領域占據重要地位。

斜床身數控車床結構特點與工作原理

斜床身數控車床的床身設計獨具特色，兩根導軌所在平面與地平面呈一定角度相交，常見角度有 30°、45°、60°、75° 等。這種傾斜結構使床身形成直角三角形，在相同導軌寬度下，X 向拖板更長。同時，斜床身的截面積較大，賦予了機床更強的抗彎曲和抗扭能力，能承受更大的切削力。

其工作原理基于數控系統的精確控制。通過編程輸入指令，精準控制車床的主軸旋轉、刀具移動以及進給速度等參數，實現對工件的精密切削加工。在加工過程中，工件被穩固夾持在呈斜角的床身上，刀具則通過刀塔進行快速且準確的切削操作。

斜床身數控車床與平床身數控車床優缺點對比

對比項目	斜床身數控車床	平床身數控車床
切削剛性	截面積大，抗彎曲和抗扭能力強，切削力與工件重力方向基本一致，主軸運轉平穩，不易引起切削振動	截面積相對較小，刀具與工件產生的切削力與工件重力成 90°，容易引起振動
加工精度	布局使 X 方向滾珠絲桿重力直接作用于軸向，反向間隙幾乎為零，重復定位精度高，有先天精度優勢	X 方向絲桿不受軸向重力影響，間隙無法直接消除，重復定位精度相對較低
排屑能力	重力作用利于排屑，不易纏繞刀具，可配合中置絲桿和導軌防護鈑金，避免切屑堆積，一般配置自動排屑機	結構不利于加設自動排屑機
自動生產化	刀位數增加、可配置自動排屑機，增設銑削動力頭、自動送料機床或機械手等可實現高效自動化生產	在自動化生產方面處于劣勢
制造成本	結構復雜，制造難度大，成本相對較高	結構相對簡單，制造成本較低
空間占用	能有效利用空間，平面占地位置小	平面占地位置相對較大
?

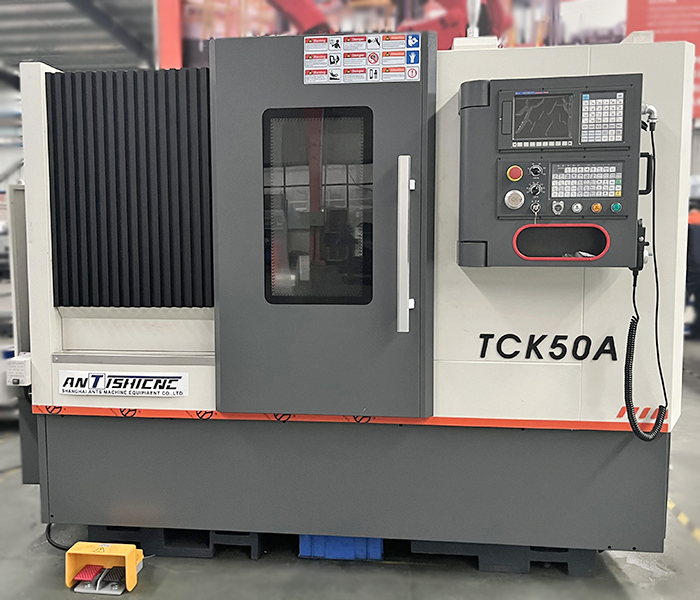

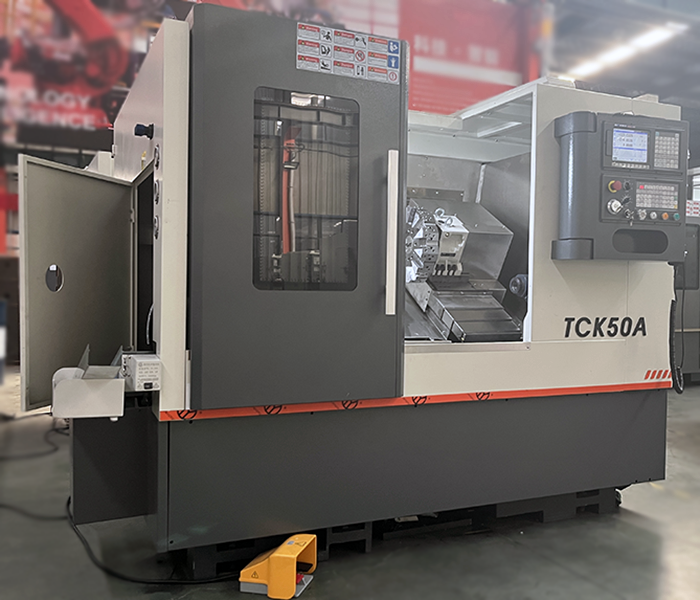

上海鞍提仕斜床身數控車床 TCK50A/500

TCK50A/500 特點:

整體結構設計：采用45°整體斜床身結構，搭配高精度預負荷臺灣直線滾柱導軌。這種設計不僅保證了機床的位置精度高，而且排屑流暢，非常適合高速高精加工。整機結構緊湊，外形美觀宜人。

主軸性能：配備高精度主軸軸承組，且主軸經過精密裝配和動平衡測試，確保主軸精度高、噪聲低、剛性強，能夠滿足各種復雜加工需求。

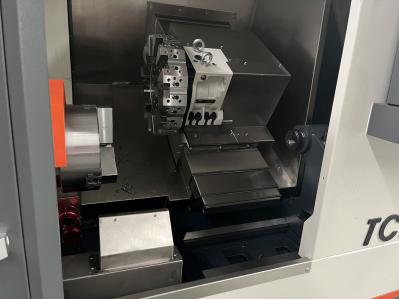

刀塔系統：選用的刀塔換刀速度快，定位精度高，大大提高了加工效率。

進給系統：X、Z方向進給采用伺服電機通過大扭矩低慣量彈性聯軸器與絲杠直聯，有力確保了定位精度和重復定位精度。

潤滑系統：采用先進的集中自動潤滑裝置，定時、定量地進行自動間歇式潤滑，工作穩定可靠，有效延長了機床的使用壽命。

卡盤與尾座：采用國產的液壓卡盤，夾緊力大且穩定。液壓尾座采用液壓調整鎖緊，液壓活塞頂緊工件的方式進行加工，操作便捷且能保證加工精度。

?TCK50A/500?機器參數

斜床身數控車床 TCK50A/500 憑借其先進的設計和可靠的性能，將為制造業的精密加工提供有力支持。
如果您需要一臺定位精度高的斜床身數控車床，歡迎咨詢上海鞍提仕。我們在數控車床的制造和應用方面擁有豐富經驗，能夠為您提供專業的技術支持。
