技術參數:
| 型號 | 6012 3000W |
| 可切割材料類型 | 圓管、方管、方管、槽鋼、角鋼H型鋼 |
| 光纖切割管壁厚 | 批量15mm 以下 |
| 切料長度 | 12000mm |
| 對角截面 | 30-600mm |
| 車身總長 | 14000mm |
| 機器總長度 | 16000mm |
| 設備重量 | 5500KG |
| 定位精度 | 0.05-0.1mm |
| 切割精度 | 0.2-0.6mm |
| 最大切割速度 | 30米/分鐘 |
| 激光源耗電量 | 3KW |
| 車床用電量 | 8KW |
| 冷卻機用電量 | 3KW |

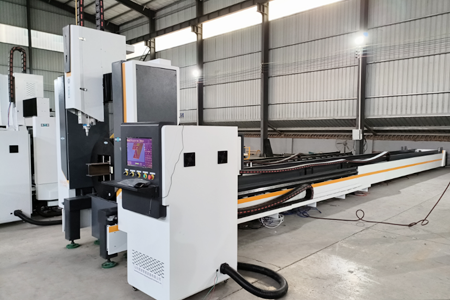

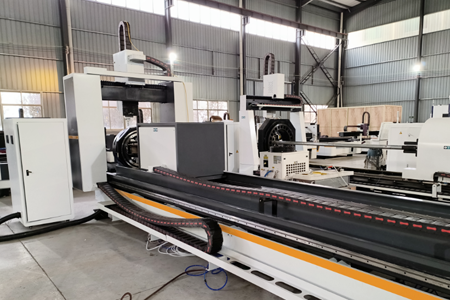

產品詳情

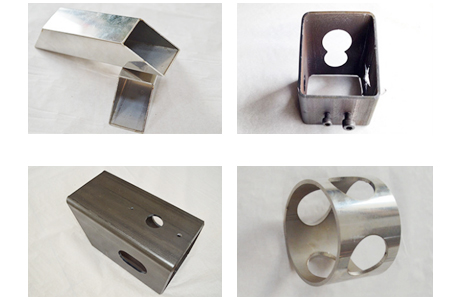

該機器用于切割金屬圓管和方管 槽鋼、角鋼??,采用21英寸高分辨液晶彩色顯示器,可顯示切割圖形及切割運行軌跡,鍵盤采用按鍵操作模式,支持U盤傳輸文件,也可以手動編輯切割程序。采用五軸完美切割,圓管、方管、槽鋼、角鋼 都可以切,另外支持加工暫停,前進,后退,調速等功能。可以存儲4G 文件,均可隨意使用,采用高效率的伺服電機驅動,速度快,效率高,精度高,運行平穩。采用高柔屏蔽線,真正抵御高頻干擾,適用各種光纖機型,可移動式橫梁,以達到節省尾料的作用。
?
| 序號 | 設備名稱 | 規格型號 | 制造廠家 |
| 1 | 電氣控制柜 | ZLQ-XGEC | 山東易譜 |
| 2 | 激光器 | 3000W | 創鑫 |
| 3 | 數控切管系統 | 1套 | EOE-HZH |
| 4 | 床身組成 | 14m | EOE-HZH |
| 5 | 專用激光切割頭 | 1只 | 瑞士raytool激光頭 |
| 6 | 精密冷水機組 | 1套 | 漢立 |
| 5 | 伺服驅動器及電機 | 1.0KW | EOE伺服電機 |
| 6 | 前 后卡盤電機 | 1.0KW | EOE伺服電機 |
| 7 | 機架厚度 | 6mm底座/8mm 橫梁 | 山東易譜 |
| 8 | X Z軸電機 | 400W | EOE伺服 |
| 9 | Y軸電機 | 750W | EOE伺服電機 |
| 10 | 減速器 | 40:1 | 行星/EOE |
| 11 | 旋轉卡盤 | 320*6000mm | EOE |
| ? | 前卡盤 | 手動雙動設計 | EOE |
| ? | 后卡盤 | 氣動單動設計 | EOE |
| 12 | 機頭組件 | 1組 | EOE |
| 13 | 機頭龍門架 | 1套 | EOE |
| 14 | 火車式地軌 | 8套 (2m每套) | EOE |
| 15 | 接料平臺 | 1套 | EOE |
| 16 | 老板教程 | 1套 | EOE |
| 17 | 電子元器件 | 4套 | 法國施耐德 |
