如何使用加工中心加工法蘭？

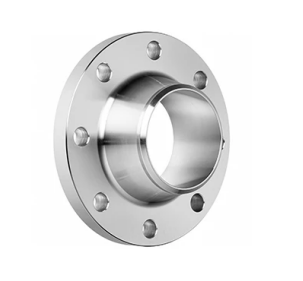

近日，一位來自塞爾維亞的客戶需要購買加工中心加工法蘭，需要加工的法蘭為國標法蘭DN100。DN100的標準中心孔為108mm, 外徑為215mm,厚度為24mm,螺栓孔數*直徑為8*18。客戶來自當?shù)氐囊患覚C械零件代加工廠商。給當?shù)氐目蛻艏庸ぞ雀叩墓I(yè)零部件。

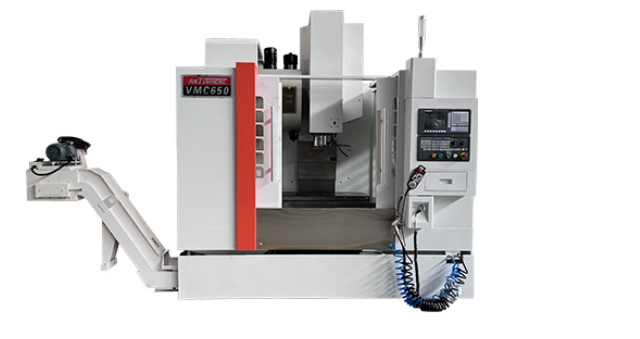

鞍提仕工程師成功為客戶匹配了一臺加工中心-VMC650，X,Y,Z軸的行程為：800*450*500mm.主軸錐度BT40, 適合銑孔，面銑，攻絲等工序。在上海鞍提仕工程師的建議下，加裝了第四軸（分度盤），便于一次裝夾完成螺栓孔的分加工。

上海鞍提仕的VMC650加工中心適合小零件多品種的批量加工。是客戶的首要選擇。

VMC650款加工中心，具有較高的剛性；機床的精度極其穩定，配以高性能數控系統。機床的功能齊全，自動化程序高，操作簡單，可靠性高。能實現X、Y、Z三軸控制；能夠加工各種復雜的中小型零件，是一種極其理想的機械設備。

以下是VMC650的基本參數：

接下來由上海鞍提仕工程師向您簡單介紹VMC650加工DN100法蘭的簡單流程：

1,準備工作

圖紙確認

確認法蘭標準（如GB/T 9119-2010）、尺寸（DN100外徑約220mm，螺栓孔數量/直徑等）、材質（常用Q235、304不銹鋼等）及加工要求。

材料準備

選用合適直徑的圓鋼或法蘭毛坯，確保余量充足（如φ230mm圓鋼）。

刀具準備

立銑刀（粗/精加工）、鉆頭（螺栓孔）、鏜刀（內孔）、倒角刀等。

夾具準備

使用虎鉗或?qū)Ｓ脢A具，確保工件穩固（需考慮法蘭厚度和加工時的受力）。

2, 加工流程

?裝夾與對刀

清潔工作臺與工件，用百分表校正夾具。

工件居中裝夾，確保Z軸加工深度覆蓋法蘭厚度（通常16-20mm）。

對刀設定工件坐標系（G54），輸入刀具長度補償。

粗加工

銑削外圓

用φ20mm立銑刀粗銑外圓至≈222mm（留精加工余量0.5mm）。

銑削端面

銑平上下端面，控制總厚度至圖紙尺寸（如18mm）。

粗加工內孔

用鍵槽銑刀或立銑刀開內孔至≈102mm（留余量）。

精加工

精銑外圓

換精銑刀，加工至φ220mm（國標DN100法蘭外徑）。

精加工內孔

鏜孔至φ110mm（DN100公稱通徑為100mm，內孔需略大）。

螺栓孔加工

用中心鉆定位，鉆8×φ18mm螺栓孔（按標準均布在φ180mm圓周上）。

倒角與去毛刺

內外邊緣倒角C1-C2（45°），螺栓孔口去毛刺。

檢測

卡尺測量外徑、內孔、厚度。

螺紋規檢查螺栓孔位置度。

3,注意事項

裝夾變形：薄法蘭需輕壓或墊等高塊，避免銑削變形。

刀具磨損：不銹鋼材質需降低轉速，定期檢查刀具。

程序驗證：首件用單段模式運行，確認無誤后批量加工。

如果有任何疑問，請通過我們的網站信息聯系到上海鞍提仕機械設備有限公司。工程師會給你匹配高效的機床和專業的服務。
