WC67K－500T6000液壓數控折彎機

保修單 : 1 年機械保修

現貨

郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)

序號	項目名稱	數值	單位	序號	項目名稱		數值		單位
1	公稱力	5000	KN	10	主電機	型號	WC67K–500T6000
2	工作臺長度	6000	mm			功率	37	KW
3	立柱間距離	4600	mm			轉速	970	rpm
4	喉口深度	600	mm	11	滑塊行程速度	空載	60	mm/s
5	滑塊行程	120	mm			工作	7	mm/s
6	最大開啟高度	600	mm			回程	52	mm/s
7	齒輪泵	NB2-80GF		12	外形尺寸	長	6200	mm
8	最大工作壓力	40	Mpa			寬	2500	mm
9	后擋料最大位置	800	mm			高	3950	mm

整機結構

機器采用整機焊接結構，機架由左右墻板、工作臺、油箱、撐擋、同步軸及滑塊等組成。

技術與工藝

1、整體鋼板焊接結構，機架厚實，剛性高，減震性強；

2、本機床的機械結構主要由機架、工作臺、滑塊、主油缸和后擋料等部分組成。完善的設計與制造工藝，可以有效的保證機床的制造和使用精度。主要結構件的制造工藝流程（過程檢驗穿插其中）：

板料入庫→理化檢驗→板料預處理（拋丸除銹）→ 數控火焰切割下料→切削加工各焊接結合面→組焊→氣體保護焊接→振動時效處理→大型落地鏜銑床等機械加工工序→裝配成品；

3、機床的機架、滑塊、工作臺等主要件均利用國內名牌的數控大型落地鏜銑床精加工而成，保證了主機的各項幾何精度。

4、集成式液壓控制系統，結構緊湊，減少了管路連接，提高了系統的可靠性和易維修性。

5、采用扭軸同步，在滑塊兩端裝有2個同步擺臂，,使滑塊動作始終與工作臺保持平行, 工作時抗偏載能力強。油缸下限行程機械檔塊定位，連續工作折彎角度不漂移。上模加裝撓度補償機構，折板精度高。

6、擋料與滑塊行程調整，手動微調，數字顯示。液壓動力單元結構緊湊，安裝方便，采用了油液通道和接頭數量被限制到最小程度的集成液壓閥塊，滑塊上傳動，速度調節范圍大，工作平穩可靠。

7、上模配有撓度補償機構，調節方便。

8、上動式折彎設計，工作平穩，操作方便、安全；

9、滑塊在下止點有保壓延時功能，確保工作件精度。

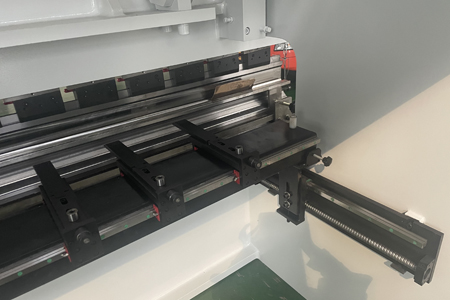

10、擋料部分：擋料采用伺服電機傳動，通過同步帶，帶動滾珠絲杠和直線導軌同步移動，系統顯示屏上顯示擋料尺寸，在屏幕上直接調節。

規格	供應商
油缸主要密封圈	日本華爾卡
液壓閥	臺灣油神閥組
主控電氣元件	西門子/施耐德
電機	中國
模具	中國
油泵	中國大陸
