項目		單位	CH7516	CH7520	CH7525	CH7530	CH7550
加工范圍	床身上最大回轉直徑	mm	φ400	φ550	φ550	φ670	φ850
	床鞍上最大回轉直徑	mm	φ260	φ320	φ370	φ470	φ600
	最大車削直徑	mm	φ250	φ280	φ320	φ450	φ600
	最大車削長度	mm	340	490/960	950/450	1400/700	1900
	最大棒料直徑	mm	φ42	φ51	φ73	φ90	/
主軸	主軸頭型式		A2-5	A2-6	A2-8	A2-8	A2-11
	主軸通孔直徑	mm	φ57	φ62	φ87	φ105	φ105
	卡盤直徑	mm	φ165(6″)	φ210(8″)	φ254(10″)	φ305(12″)	φ530(21″)
	主軸轉速	r/min	55-5500	40-4000	30-3000	25-2500	大號：8-530 高度：30-1200
	主軸電機功率(連續30分鐘)	kW	11/15	11/15	11/15	22/30	30/37
尾座	套筒直徑	mm(in)	φ70	φ90	φ100	φ110	φ150
	套筒行程	mm(in)	80	100	100	150	150
	頂尖錐度（標準/活主軸結構）		莫氏No.4/2	莫氏No.5/4	莫氏No.5/4	莫氏No.6/5	莫氏No.6/5
進給	移動范圍X/Z	mm	165/350	210/510；210/980	240/970；240/470	325/1470；325/770	385/1900
	快移移動速度X/Z	m/min	12/16	12/16	12/16	12/16	10/12
	刀位數		12	12	12	12	12
	刀具裝夾尺寸車削/鏜削	mm	20×20/φ32	25×25/φ40	25×25/φ40	32×25/φ50	25×25/Φ50
C軸（銑車）	最大端銑直徑	mm	φ13	φ18	φ20	φ25	φ25
	最大攻絲直徑	mm	M10	M12	M16	M18	M18
	最小控制角度	deg	0.001	0.001	0.001	0.001	0.001
	回轉刀具電機功率	kW	2.2/3.7	3.7/5.5	3.7/5.5	5.5/7.5	5.5/7.5
	回轉刀具速度	r/min	80-6000	40-4000	40-4000	30-3000	30-3000
其他	床身傾斜角度		45°	45°	45°	60°	60°
	電源容量	kVA	35	35	50	60	75
	機床尺寸（長×寬×高）	mm	2370×1670×1970	2860×1830×2020 / 3790×1850×2050	3790×1850×2050 / 2980×1850×2050	4820×2280×2180 / 3820×2100×2150	5870×2683×2649
	機床重量	kg	3000	4500/5000	5000/4800	9730/8330	16500

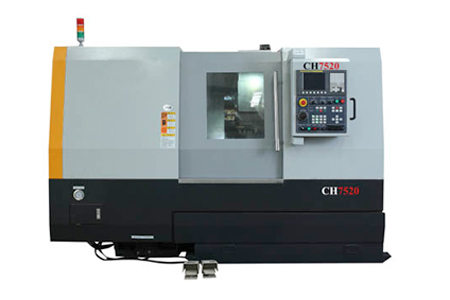

CH75系列車削中心是具有鉆、銑和攻絲功能的數控車床，采用整體式床身底座結構、傾斜導軌，通孔式主軸結構、抗振性設計、以及大功率交流主軸電機，主軸軸承及進給絲杠專用軸承傳動噪音低；配備12工位動力轉塔式刀架，就近換刀。機床可配置FANUC 0i-TF系統，西門子828D系統，也可選配國內外其它品牌數控系統。
