BC37系列數控車床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項目 | 單位 | 規格參數 | |||
| BC3731 | BC3751 | ||||
| 加工 | 床身最大回轉直徑 | mm | Φ550(21.653) | Φ550(21.653) | |
| 范圍 | 最大車削長度 | mm | 310(12.204) | 510(20.78) | |
| 最大車削直徑 | mm | Φ370(14.566) | Φ370(14.566) | ||
| 滑板上最大回轉直徑 | mm | Φ330(12.992) | Φ330(12.992) | ||
| 液壓卡盤直徑 | in | 8 | 8 | ||
| 主軸 | 主軸頭型式 | GB5900.1 | A2-6 | A2-6 | |
| 主軸錐孔規格 | 1:20 | 1:20 | |||
| 主軸通孔直徑 | mm | Φ66(2.598) | Φ66(2.598) | ||
| 主軸軸承直徑 (前/后) | mm | Φ100(3.937)/Φ90(3.543) | Φ100(3.937)/Φ90(3.543) | ||
| 主軸轉速 | r/min | 50～4500 | 50～4500 | ||
| 主電機功率(連續/30分鐘) | kW | 11(14.96)/15(204) | 11(14.96)/15(204) | ||
| 尾座 | 尾座行程 | mm | 150 | 選配 | 350 |
| 套筒行程 | mm | 80 | / | ||
| 頂尖錐度 | MT No. | 4# | 5# | ||
| 床鞍 | 傾斜角度 | DEG | 30° | 30° | |
| 移動距離?????X/Z | mm | 210(8.267)/350(13.779) | 210(8.267)/550(21.653) | ||
| 快速移動速度? X/Z | m/min | 30(1181) | 30(1181) | ||
| 伺服電機扭矩? X/Z | N.m | 10(7.374)/15(11.061) | 10(7.374)/15(11.061) | ||
| 滾珠絲杠直徑? X/Z | mm | Φ32 | Φ32 | ||
| 刀架 | 刀位數 | 8 | 8 | ||
| 刀具尺寸 (車削/鏜孔) | mm | 25×25/Φ40 | 25×25/Φ40 | ||
| 其它 | 電源 | kVA | 23 | 23 | |
| 體積 ?長×寬×高 | mm | 1866(73.5)X2226(87.6)X1661(63.4) | 2200(86.62)X2226(87.6)X1661(63.4) | ||
| （不含排屑器） | |||||
| 總重量 | kg | 4100(9041) | 4400(9702) | ||
介紹

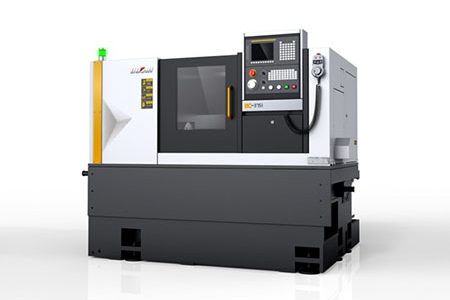

BC37系列數控車床，該系列機床采用整體式平床身、30°斜床鞍結構，結構緊湊，回轉直徑大，占地面積小；刀盤大，刀具干涉小。配備國產數控系統，可加工內外圓柱、圓錐、圓弧面；各種螺紋以及孔的鉆、擴、鉸等加工。
